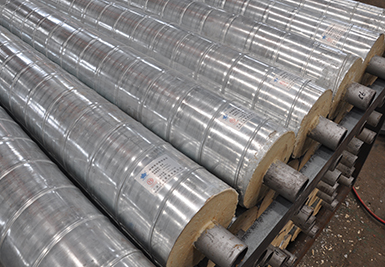

WBR預制架空聚氨酯保溫管

WBR series prefabricated buried insulation pipe

產品介紹

Product detalls

WBR預制架空聚氨酯保溫管是一種用于輸送供暖熱水、冷卻水、中央空調供回水、高粘度原油、重油等介質的保溫管道，采用工廠預制生產工藝，由高密度聚乙烯外護管、聚氨酯硬質泡沫塑料保溫層及工作管組成的，具有保溫絕熱功能的復合成品管道，主要用于輸送流體介質的絕熱保溫工程，一般敷設于地下或室內環境。其工作管道材質選擇多樣，適用于各類工程環境的施工，廣泛應用于化工石油管道、集中供熱熱網、中央空調供回水管道、市政工程管道、建筑供熱管道等。

輸送介質	供暖熱水、冷卻水、中央空調供回水、高粘度原油、重油等
設計壓力	P≦1.6MPa（超過1.6MPa可另行定制生產）
設計溫度	T≤120℃

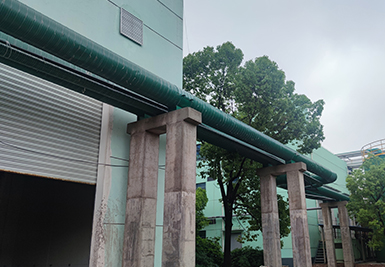

適用場所	任何可架空敷設地帶，適用于陽光直射的露天環境
執行標準	CJ/T114-2000、CJ/T155-2001
使用年限	30年以上

產品參數

Product parameters

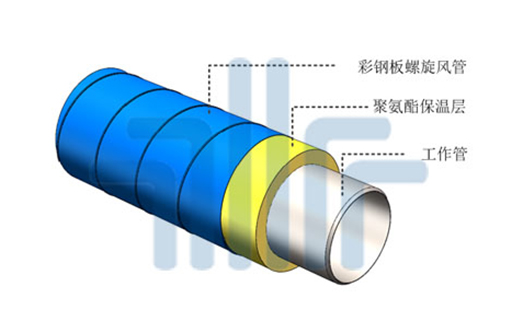

工作鋼管
無縫流體管、埋弧焊螺旋鋼管、直縫焊管、鍍鋅管、不銹鋼管、塑鋼管、PPR管、PVC管等

保溫層
高密度聚氨酯硬脂泡沫

外套鋼管
彩鋼板螺旋風管、鍍鋅鐵皮螺旋風管

產品特點

Product advantages

1、由工作管、聚氨酯硬脂泡沫和高密度聚乙烯外護管組成，一次性澆筑發泡工藝使三者結合為緊密整體。

2、產品采用無補償敷設設計，使用的聚氨酯硬質泡沫與外護管具有足夠的抗壓和抗剪切強度，符合國家行業標準。

3、工作管一般使用鋼管，也可以根據要求選用PPR、銅管、鋼塑復合管等。

4、使用改性耐高溫聚氨酯，可滿足連續工作溫度不超過140℃的流體介質輸送。

5、外護管接頭可采用PE熱縮帶或電熱熔套，保證密閉性和機械強度，施工方便快捷，保障管道的運行安全可靠。

產品規格表

Product specifications

WBR系列預制架空聚氨酯保溫管規格表
公稱通經	工作鋼管規格	彩鋼瓦螺旋管規格	保溫厚度	重量（kg/m）	產品長度
DN20	Φ25×2.5	Φ86×0.5	30	3	不定尺
DN25	Φ32×3	Φ93×0.5	30	4	不定尺
DN40	Φ45×3.5	Φ106×0.5	30	5	不定尺
DN50	Φ57×3.5	Φ118×0.5	30	7	不定尺
DN65	Φ76×4	Φ137×0.5	30	10	不定尺
DN80	Φ89×4	Φ150×0.5	30	11	不定尺
DN100	Φ108×4	Φ189×0.5	40	14	12.5
DN125	Φ133×4.5	Φ214×0.5	40	19	12.5
DN150	Φ159×4.5	Φ240×0.5	40	22	12.5
DN200	Φ219×6	Φ300×0.5	40	39	12.5
DN250	Φ273×7	Φ374×0.5	50	55	12.5
DN300	Φ325×8	Φ426×0.5	50	75	12.5
DN350	Φ377×9	Φ478×0.5	50	96	12.5
DN400	Φ426×10	Φ527×0.5	50	124	12.5
DN450	Φ478×10	Φ640×0.8	80	143	12.5
DN500	Φ529×10	Φ691×0.8	80	153	12.5
DN600	Φ630×10	Φ832×0.8	100	185	12.5
DN700	Φ720×10	Φ922×0.8	100	212	12.5
DN800	Φ820×10	Φ1020×1	100	245	12.5
DN900	Φ920×10	Φ1120×1	100	277	12.5
DN1000	Φ1020×10	Φ1220×1	100	298	12.5
